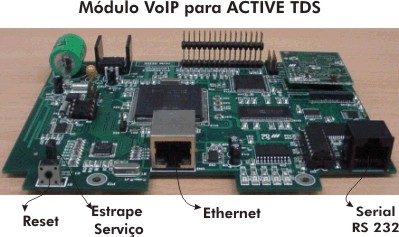

Conector Serial: Conector central do Módulo VoIP, destina-se a acessos de contingência em caso de manutenção. Age como uma conexão TELNET, operando a 9600bps, sem paridade, 1 stop bit, controle de fluxo por hardware. Utilize cabos seriais convencionais Leucotron, com ou sem conversor USB, conforme necessidade.

•

Conector de rede ETHERNET: Conecta-se a um ponto de switch 10/100MBps, por onde trafegarão os pacotes de voz.

•

Botão de Reset: Contigência para reiniciar completamente o Módulo VoIP.

•

Estrape de Serviço: Normalmente deve ser deixado aberto. Caso seja fechado, o Módulo VoIP ignorará completamente a autenticação do usuário, seja na interface WEB, seja no TELNET via rede ou via Cabo Serial. Use esse recurso quando as senhas forem perdidas ou desconhecidas.

•

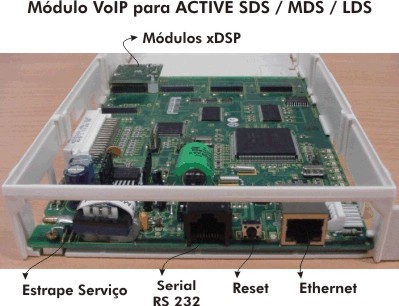

Cartões xDSP: Cada novo cartão xDSP representa mais quatro "juntores" no sistema, representando mais quatro conversações simultâneas. Os módulos compatíveis com ACTIVE LDS, MDS e SDS aceitam de um a quatro cartões xDSP (de 4 a 16 juntores). O módulo compatível com ACTIVE TDS, aceita um ou dois cartões xDSP (4 ou 8 juntores). Insira os cartões xDSP sempre preferindo os encaixes de menor número (ex: se se houver un xDSP, ocupe a posição xDSP1. Se houver dois xDSP, ocupe as posições xDSP1 e xDSP2 e assim por diante, não "pule" posições xDSP).
